تجزیه و تحلیل پیچ فلنج شش ضلعی

پیچ فلنج شش ضلعیاتصال دهنده های پرکاربردی هستند که معمولاً در تجهیزات مکانیکی، صنعت خودروسازی، مهندسی ساخت و ساز و بخش های مختلف دیگر یافت می شوند. عملکرد اصلی آنها ایمن سازی دو یا چند جزء از طریق همکاری پیچ و مهره است که از پایداری و ایمنی سازه های مونتاژ شده اطمینان حاصل می کند.

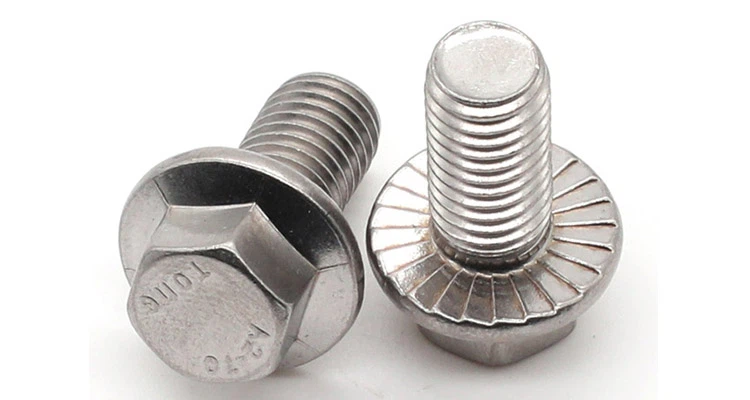

یک پیچ فلنج شش ضلعی از یک ساقه، یک سر شش ضلعی و یک صفحه فلنج یکپارچه تشکیل شده است (بدون نیاز به واشر اضافی). نام خود را از طراحی شش ضلعی سر- نه ساق پا گرفته است. این ساختار گرفتن و چرخش آچار را تسهیل می کند و راندمان مونتاژ را به طور قابل توجهی بهبود می بخشد. رزوه های خارجی روی ساقه دقیقاً با رزوه های داخلی مهره جفت مطابقت دارند. با چرخاندن مهره، پیش بارگذاری محوری برای دستیابی به تثبیت محکم اجزا اعمال می شود. صفحه فلنج زیر سر عملکرد واشر را یکپارچه می کند، که می تواند ناحیه تحمل تنش را افزایش دهد، فشار را توزیع کند، و اثرات ضد شل شدن و ضد لغزش- را افزایش دهد.

پیچ‌های فلنج شش‌ضلعی دارای مزایای برجسته‌ای هستند: اول اینکه با مواد و درجه‌های مقاومتی مختلف سازگار هستند، مانند فولاد کربنی (درجه 4.8، درجه 8.8)، فولاد آلیاژی (گرید 10.9) و فولاد ضد زنگ (304، 316)، که می‌تواند نیازهای کششی و برشی را از {{5}شرایط فشار معمولی تا فشار زیاد} برآورده کند. برخی از محصولاتی که با فناوری‌های سطحی مانند داکرومت و الکتروگالوانیزه پردازش می‌شوند نیز مقاومت در برابر خوردگی خوبی دارند. دوم، طراحی ساختاری صفحه فلنج توزیع یکنواخت پیش بار را بر روی سطح متصل، کاهش تمرکز تنش موضعی، کاهش خطر شل شدن در شرایط ارتعاش طولانی مدت، و بهبود قابلیت اطمینان اتصال را ممکن می سازد.

نصب پیچ‌های فلنج شش‌ضلعی باید از روش‌های استاندارد پیروی کند: ابتدا مشخصات مناسب (مثلاً مشخصات رایج از M6 تا M30) و درجه مقاومت را با توجه به الزامات بار و ضخامت اتصال در شرایط کاری انتخاب کنید تا از خرابی بار- ناشی از انتخاب نادرست جلوگیری کنید. دوم، لکه‌های روغن، زنگ‌زدگی و سوراخ‌ها را روی رزوه‌های پیچ، صفحه فلنج و سطح متصل تمیز کنید تا از اتصال محکم اطمینان حاصل کنید. سوم، از یک آچار گشتاور برای سفت کردن پیچ با توجه به مقدار گشتاور طراحی شده استفاده کنید. برای گره‌های اتصال با پیچ‌های متعدد، دنباله‌ای متقارن و متقاطع سفت کردن را دنبال کنید تا از توزیع یکنواخت نیرو بین همه پیچ‌ها اطمینان حاصل کنید.

علاوه بر انواع استاندارد، پیچ‌های فلنج شش ضلعی دارای انواع مختلفی برای سازگاری با سناریوهای مختلف هستند:پیچ‌های فلنج شش‌ضلعی-با استحکام بالا(درجه 10.9، درجه 12.9) اغلب در قطعاتی که بارهای سنگین را تحمل می کنند مانند شاسی خودرو و ماشین آلات سنگین استفاده می شود. پیچ های فلنج شش ضلعی فولادی ضد زنگ (مواد 304، 316) دارای مقاومت در برابر خوردگی عالی هستند، مناسب برای مرطوب، پاشش نمک زیاد و سایر محیط های خورنده. پیچ‌های فلنج دندانه‌دار دارای دندانه‌های ضد لغزش روی صفحه فلنج هستند، با عملکرد ضد شل شدن قوی‌تر، مناسب برای تجهیزات با لرزش‌های مکرر.

سناریوهای کاربردی آنها زمینه های متعددی را پوشش می دهد: در صنعت خودروسازی، آنها برای اتصال بلوک های موتور، جعبه های انتقال، توپی چرخ ها و اجزای سیستم تعلیق شاسی استفاده می شوند. در زمینه تجهیزات مکانیکی، از آنها برای تعمیر محفظه های کاهنده، پوشش های انتهایی موتور، قفسه های نقاله و غیره استفاده می شود تا از عملکرد پایدار تجهیزات اطمینان حاصل شود. در زمینه مهندسی ساخت و ساز، از آنها برای اتصالات ستونی-تیرهای سازه فولادی، اتصالات اجزای بتنی پیش ساخته، تثبیت سازه تکیه گاه دیوار پرده و غیره استفاده می شود. علاوه بر این، آنها به طور گسترده در سناریوهای مونتاژ مانند ماشین آلات کشاورزی و قطعات حمل و نقل ریلی استفاده می شوند.

هر چند شش ضلعیپیچ فلنجسازگاری قوی دارند، باید از مشکلات رایج در حین استفاده اجتناب شود: سفت شدن بیش از حد می‌تواند به راحتی منجر به تغییر شکل کششی پیچ، کنده شدن رزوه یا ترک خوردگی سطح فلنج شود، در حالی که سفت نشدن ناکافی ممکن است باعث شل شدن اتصال به دلیل بارگذاری ناکافی و حتی خرابی سازه شود. بنابراین، برای پیچ و مهره هایی که برای مدت طولانی در معرض محیط های خارجی یا خورنده قرار می گیرند، لازم است به طور منظم وضعیت رزوه و درجه اتصال سطح فلنج بررسی شود. اگر زنگ زدگی یا شل شدگی پیدا شد، باید تعمیر و نگهداری یا تعویض به موقع انجام شود.

به طور خلاصه، با مزایای ساختاری یک صفحه فلنج یکپارچه، ویژگی‌های عملکرد مناسب برای شرایط کاری متعدد و روش‌های نصب راحت، پیچ‌های فلنج شش ضلعی به اتصال دهنده‌های اصلی در مونتاژ در صنایع مختلف تبدیل شده‌اند. از طریق انتخاب معقول، نصب استاندارد و تعمیر و نگهداری منظم، نقش آنها در اتصال پایدار می تواند به طور کامل اعمال شود و تضمین های قابل اعتمادی برای عملکرد ایمن پروژه های مهندسی مختلف ارائه دهد.
