مقدمه ای بر پارامترهای اصلی رزوه بست

همه ما می دانیم که موضوعات ازپیچ و مهره, پیچ هاو مهره های بست نقش بسیار مهمی در بستن بست ها دارند. نخ به قسمت محدب پیوسته شکل مارپیچی با بخش خاصی که روی سطح بدنه استوانه یا مخروطی ساخته شده است، اطلاق می شود. بنابراین امروز Xiaorui پارامترهای اصلی رزوه های بست را معرفی می کند.

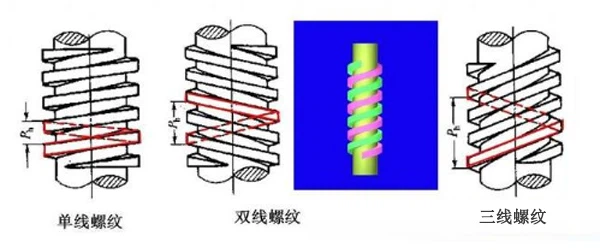

رزوه های بست را می توان با توجه به تعداد خطوط رزوه به سه نوع زیر تقسیم کرد:

تک رشته: Z=1، راندمان پایین، خود قفل شدن خوب، پردازش آسان.

دو رشته: Z=2، کارایی بالاتر از Z=1.

رزوه سه سیم: Z=3، راندمان بالا، خود قفل ضعیف، پردازش دشوار است.

پارامترهای اصلی رزوه بست:

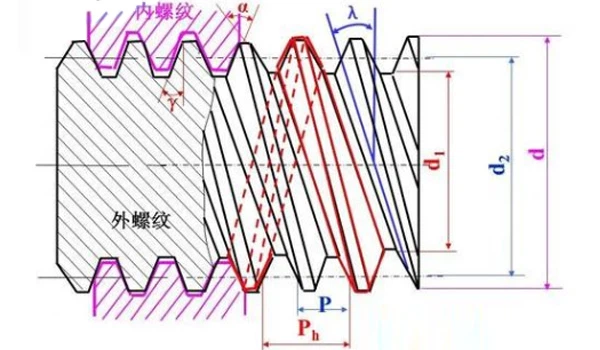

پارامترهای اصلی رزوه بست با در نظر گرفتن رزوه مشترک خارجی (داخلی) استوانه ای به عنوان مثال نشان داده شده است.

1. قطر اصلی d: قطر استوانه مماس به بالای رزوه خارجی یا پایین رزوه داخلی که به عنوان قطر اسمی رزوه مشخص می شود (به استثنای رزوه لوله).

2. قطر جزئی d1;: قطر استوانه مماس به پایین نخ خارجی یا بالای نخ داخلی. اغلب به عنوان قطر محاسبه شده مقطع خطرناک در محاسبه مقاومت استفاده می شود.

3. قطر گام d2: قطر یک استوانه خیالی بین قطر اصلی و قطر فرعی. ضخامت دندانه نخ روی ژنراتیکس سیلندر برابر با عرض شیار دندان است.

4. Pitch P: فاصله محوری بین دو نقطه مربوط به دو دندان مجاور روی خط گام.

5. Lead Ph: فاصله محوری که هر نقطه از نخ در اطراف مارپیچ حرکت می کند.

6. زاویه صعودی λ: زاویه شامل بین مماس مارپیچ و صفحه عمود بر محور رزوه، معمولاً زاویه افزایش در قطر گام λ بیان می شود. فرمول محاسبه به صورت زیر است:

7. زاویه پروفیل a: زاویه گنجانده شده a بین دو طرف نخ در صفحه محور رزوه. زاویه درج شده بین ضلع نیمرخ رزوه و خط عمودی محور رزوه، زاویه اریب نیم رخ نامیده می شود. برای پروفایل های متقارن دندان مانند رشته های مثلثی و ذوزنقه ای،=a/2.
