نابرابر-طول دوبل-پایه نابرابر

استانداردهای مختلفی برای آن وجود داردناودانی دو طرفه- فولاد ضد زنگمانند نوع A و نوع B GB/T 901. یک گل میخ دو طرفه- در هر دو انتها با یک ساقه صاف در وسط رزوه می شود، که به همین دلیل نام خود را گرفته است. حروف پسوند A و B در استاندارد معانی متفاوتی دارند: نوع A نشان می دهد که قطر ساقه برابر با قطر اصلی نخ (ساقه ضخیم) است، در حالی که نوع B به معنای مطابقت قطر ساقه با قطر جزئی نخ (ساقه نازک) است. ابعاد ضخامت ساقه دلخواه نیست. برای یک ساقه ضخیم، قطر ساقه صاف همان قطر اصلی نخ است. به عنوان مثال، برای یک نخ M16، قطر ساقه 16 میلی متر با محدوده تحمل منفی مشخص است. برای یک ساقه نازک، قطر برابر با قطر کوچک نخ (یعنی قطر سیم قبل از نورد شدن نخ) است. به عنوان مثال، قطر سیم قبل از غلتاندن نخ M16 14.2 میلی متر است، بنابراین قطر ساقه میانی گل میخ ساقه نازک 14.2 میلی متر است.

ناودانی دو طرفه{0}} فولاد ضد زنگ عمدتاً در شیرها و فلنج ها استفاده می شود. نصب آنها آسان است: به سادگی آنها را از سوراخ های-از پیش سوراخ شده و مهره های قفل شده در هر دو انتها عبور دهید، و مراقب باشید که از ویژگی های انسداد بست های فولادی ضد زنگ جلوگیری کنید. با توسعه صنعتی، ناودانی های دو طرفه- فولاد ضد زنگ به طور گسترده در تجهیزات بزرگ مانند مخازن تحت فشار و ماشین آلات معدن استفاده می شود.

طیف گسترده‌ای از مواد را می‌توان برای تولید ناودانی‌های دوبل-از جمله فولاد ضد زنگ 304 و 316، و همچنین درجات مختلف فولاد کربنی، فولاد کربن متوسط ​​و فولاد آلیاژی{3}} با استحکام بالا استفاده کرد. با این حال، ما در حال حاضر نمی توانیم یک ماده خاص ارائه دهیم: A193-B7. این فولاد آلیاژی مقاوم در برابر-دما{14} است که عمدتاً در صنعت مخازن تحت فشار استفاده می‌شود. اگرچه برخی از مواد را می توان به عنوان جایگزین استفاده کرد، مخازن تحت فشار تجهیزات ویژه ای هستند و حوادث می توانند عواقب شدیدی داشته باشند. بنابراین، فعلاً محصولات ساخته شده از A193-B7 را ارائه نمی دهیم. همچنین به کاربران یادآوری می کنیم که این ماده مقاوم در برابر دمای بالا در اصل وارد شده است و برخی از شرکت های داخلی مستقیماً از 42CrMoA به عنوان جایگزین استفاده می کنند. در حالی که عملکرد آن مشابه است و در محیط های معمولی به خوبی کار می کند، مواد مشخص شده در طراحی نیست، بنابراین احتیاط لازم است.

فرآیند تولید فولاد ضد زنگگل میخ های دوبل-نسبتا ساده است: میله های سیم به عنوان مواد اولیه استفاده می شود، به طول بریده می شود و سپس در هر دو انتها رزوه می شود. برای ناودانی های ساقه ضخیم، فقط یک فرآیند تراش ساقه اضافی مورد نیاز است. به همین دلیل است که بسیاری از شرکت‌ها می‌توانند-ناودانی دو انتها- تولید کنند. این صنعت دارای مانع ورودی کم است و تجهیزات اولیه برای تولید کافی است.

در حال حاضر، ناودانی‌های دوتایی{0}} متداول‌ترین اتصال دهنده‌ها در کاهنده‌ها هستند. از آنجایی که کاهنده‌ها برای مدت طولانی با سرعت بالا کار می‌کنند، باعث سایش قابل توجهی در ناودانی‌های دو- انتهایی می‌شوند. لازم است به طور مرتب وضعیت قفل شدن نخ را بررسی کنید و مهره های منطبق را به موقع تعویض کنید. توصیه می کنیم از دو مهره در هر انتهای رزوه شده استفاده کنید. اگر رزوه های یک گل میخ دوتایی-آسیب دیده است، نه تنها مهره ها را تعویض کنید- خود گل میخ باید با یک گل میخ جدید جایگزین شود.

هدف و استانداردهای ناودانی‌های دو انتهایی معمولی به راحتی قابل شناسایی هستند، و بازرسی و پذیرش آن ساده است. بنابراین، این مقاله بر روی یک نوع غیرمعمول از ناودانی دو انتهایی تمرکز می‌کند: گل میخ نابرابر-طول دوبل-منطبق با GB/T 897. ویژگی‌های خاص آن را می‌توانید در نقشه‌های فنی زیر مشاهده کنید:

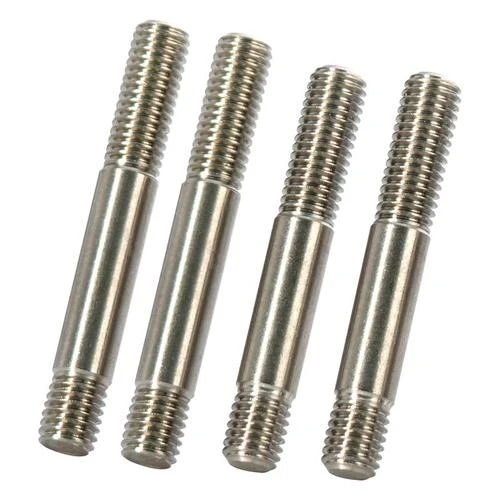

در سمت چپ یک ناودانی با طول نابرابر-دو انتهایی- با مشخصات M8×50، در وسط M10×60، و در سمت راست M10×90 قرار دارد. ممکن است متوجه تفاوت شده باشید: طول انتهای دوتایی معمولی-ناودانیبه عنوان طول کل اندازه‌گیری می‌شود، در حالی که برای ناودانی‌های با طول نابرابر زیر GB/T 897، علامت‌گذاری طول نخ را در یک انتها حذف می‌کند. طول رزوه مطابق استاندارد با قطر نخ مطابقت دارد که نکته کلیدی است که باید به آن توجه داشت.

در نقشه های بالا سمت چپ M12×70، وسط M16×90 و سمت راست M20×150 است. اینها استانداردهای رایج برای چنین ناودانی‌های نابرابر-دو انتهایی- هستند. قطر نخ ثابت است و طول آن را می توان با توجه به نیاز واقعی خریداری کرد.
